Ø产品概述

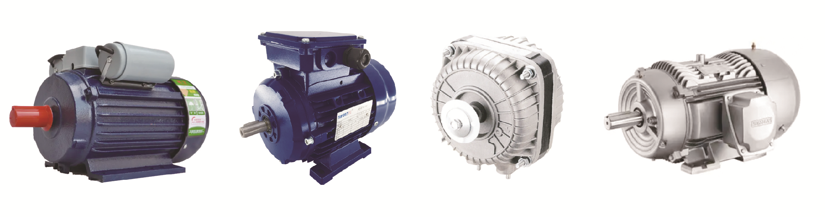

本系统适用于交流单三相电机整机的性能测试，广泛应用于家电电机、水泵电机、AC风机、减速机、工业电机等行业。
Ø产品特点
1、多档位：系统功率模块具备6档功率的测试能力。
2、高效率：系统一次装夹完成全部测试，支持双工位、多工位定制，提升测试效率。
3、高性能：系统电压调节均采用闭环反馈调节系统，保证电压输出的稳定性。
4、易维护：系统可搭配自主研发的单三相交流稳压电源，售前/售后统一高效。
5、多接口：系统支持USB、RS232、LAN等接口，支持PLC仿真技术、TCP/IP网络协议等，方便数据交互和仪表控制。

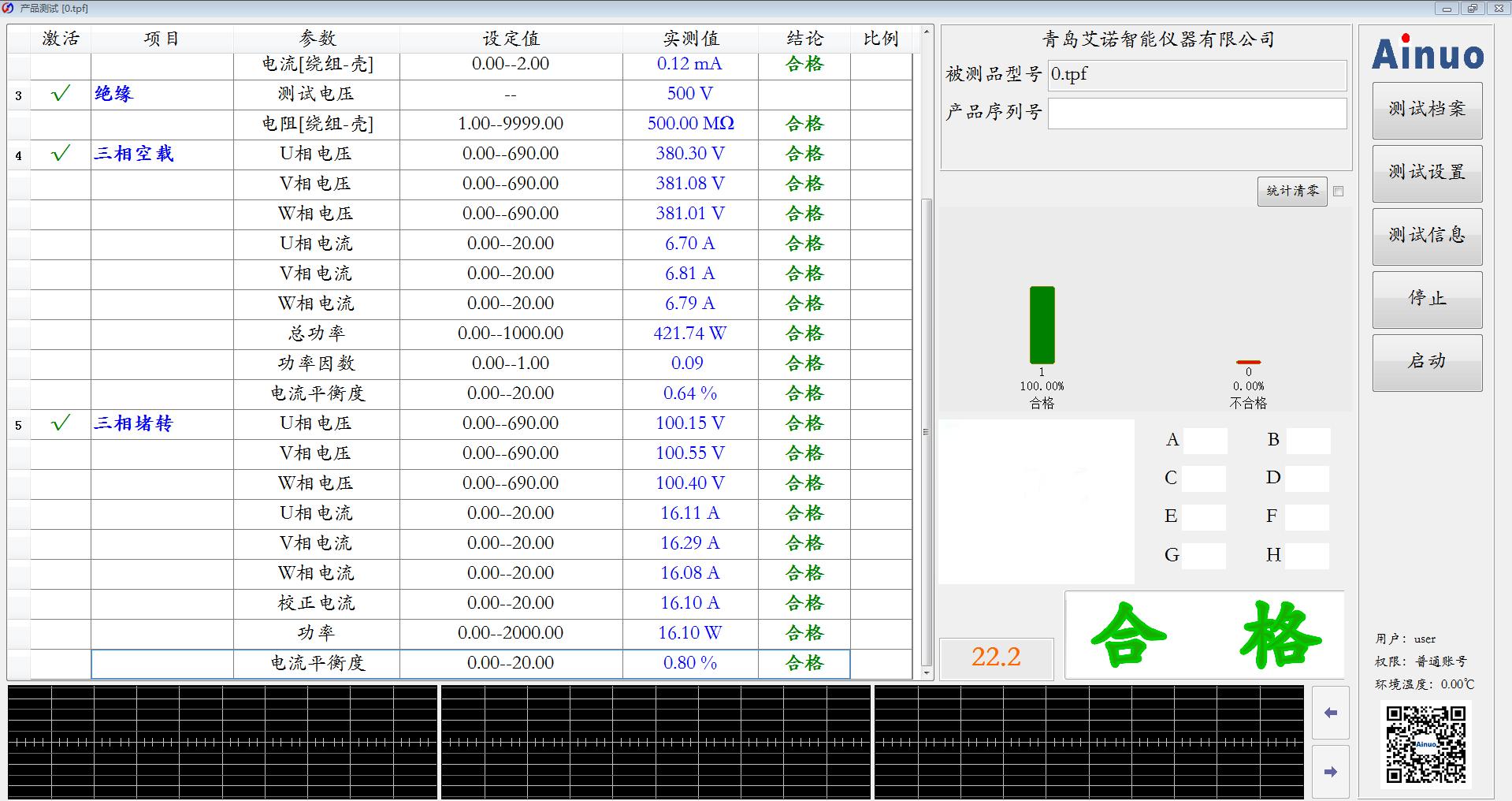

Ø测试项目
整机：耐压、绝缘、电阻、匝间、电感、转向、低启、堵转、多档功率。
Ø产品规格
|
应用行业 |
家电电机、水泵电机等 |
||
|
产品型号 |
AN8352/3/4M |
定制参数 |
|
|
耐压测试 |
输出电压 |
范围：（300 ~ 3000）VAC，步幅：10V/步 |
5000VAC |
|
允许误差：±（2％×设定值+5V） |
直耐 |
||
|
击穿电流 |
范围：（0.01~20.0）mA |
100mA |
|
|
允许误差：±（2％×读数值+0.3×量程） |
|
||
|
持续时间 |
范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s） |
|
|
|
绝缘测试 |
输出电压 |
范围：（200 ~ 1000）VDC，步幅：5V/步 |
2500V |
|
允许误差：±（1％×设定值+5V） |
|
||
|
纹波系数 |
＜5% |
|
|
|
电阻测量 |
范围：1.0~500MΩ |
10GΩ |
|
|
允许误差：±（5％×读数值+2个字） |
|
||
|
持续时间 |
范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s） |
|
|
|
电阻测试 |
测试测量 |
范围:（0.1~20k）Ω,单位Ω |
1mΩ～400KΩ |
|
允许误差：±(0.3%×读数值+0.1%×量程) |
|
||
|
温度测量 |
（0.0～60.0）℃，允许误差：±0.5℃ |
|
|
|
电阻平衡 |
计算公式 |
|电阻值-电阻平均值|/电阻平均值*100% |
其他 |
|
显示范围 |
0.0％～99.9％ |
|
|
|
匝间测试 |
脉冲电压 |
范围：（300～3000）V，步幅：100V/步 |
5000V |
|
允许误差：±（2.5%×设定值+10V） |
|
||
|
波前时间 |
≤0.5µs |
|
|
|
电感测试 |
测试范围 |
0.0001μH-99.99kH |
|
|
基本精度 |
0.5% |
|
|
|
测试频率 |
100Hz,120Hz,1kHz,10kHz |
|
|
|
测试电平 |
0.1,0.3,1.0（V） |
|
|
|
转向测试 |
判定参数 |
正转、反转、不转 |
|
|
低启/堵转/功率 |
电压范围 |
单相电机：20~300V |
定制 |
|
三相电机：50~690V |
|||
|
电压精度 |
±（0.3%示值+0.2%量程） |
|
|
|
电流范围 |
单相电机：10.0mA~200.0mA/2.000A/20.00A |
定制 |
|
|
三相电机：0.10A~40.00A/100.00A |
|||
|
电流精度 |
±（0.3%示值+0.2%量程） |
|
|
|
功率范围 |
单相电机：1.0W~99.9W~6000W |
定制 |
|
|
三相电机：1.0 W~99.9W~30kW |
|||
|
功率精度 |
±（0.8%示值+0.2%量程） |
|
|
|
频率范围 |
45.0~500.0Hz |
|
|
|
频率精度 |
±（0.1%×示值） |
|
|
