Ø产品概述

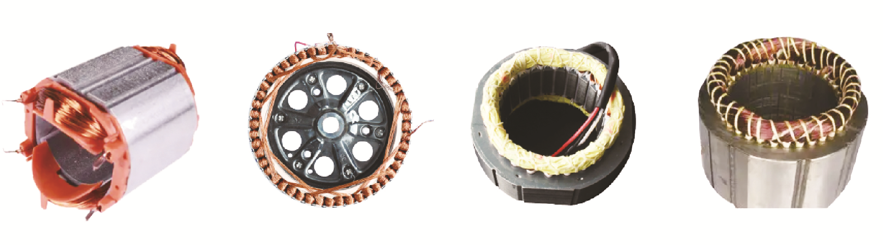

本系统适用于各类型线圈/定子的静态测试，广泛应用于线圈、电动车、罩极电机、串激电机、异步电机、管状电机、直线电机、自动化产线配套等行业。
Ø产品特点
1、高兼容：兼容耐压、绝缘、匝间、电阻、电感、转向、反嵌七合一测试项目。
2、高效率：系统一次装夹完成全部测试，支持双工位、多工位定制，提升测试效率。
3、高性能：系统电压调节均采用闭环反馈调节系统，保证了电压输出的稳定性。
4、智能化：系统支持开机自检、远程诊断及在线升级等智能操作，可快速定位问题、排除故障。
5、多接口：系统支持USB、RS232、LAN等接口，支持PLC仿真技术、TCP/IP网络协议等，方便数据交互和仪表控制。

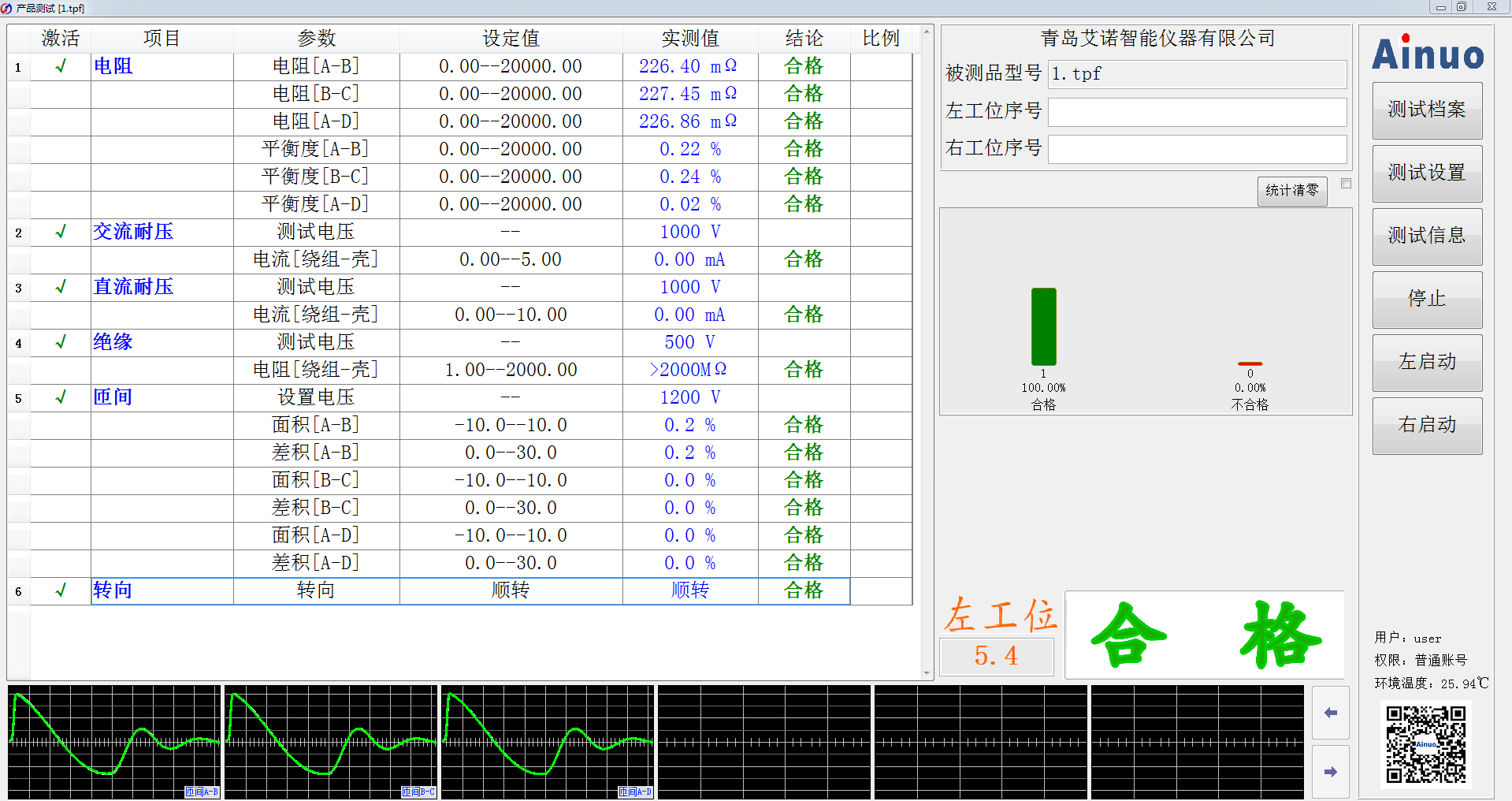

Ø测试项目
定子：耐压、绝缘、匝间、电阻、电阻平衡、电感、转向、反嵌
Ø产品规格
|
应用行业 |
各种类型的线圈及定子 |
||
|
产品型号 |
AN8351S |
定制参数 |
|
|
耐压测试 |
输出电压 |
范围：（300 ~ 3000）VAC，步幅：10V/步 |
5000VAC |
|
允许误差：±（2％×设定值+5V） |
直耐 |
||
|
击穿电流 |
范围：（0.01~20.0）mA |
100mA |
|
|
允许误差：±（2％×读数值+0.3×量程） |
|
||
|
持续时间 |
范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s） |
|
|
|
绝缘测试 |
输出电压 |
范围：（200 ~ 1000）VDC，步幅：5V/步 |
2500V |
|
允许误差：±（1％×设定值+5V） |
|
||
|
纹波系数 |
＜5% |
|
|
|
电阻测量 |
范围：1.0~500MΩ |
10GΩ |
|
|
允许误差：±（5％×读数值+2个字） |
|
||
|
持续时间 |
范围：（1.0~99.9）s，允许误差：±（1％×设定值+0.1s） |
|
|
|
电阻测试 |
测试测量 |
范围:（0.1~20k）Ω,单位Ω |
1mΩ～400KΩ |
|
允许误差：±(0.3%×读数值+0.1%×量程) |
|
||
|
温度测量 |
（0.0～60.0）℃，允许误差：±0.5℃ |
|
|
|
电阻平衡 |
计算公式 |
|电阻值-电阻平均值|/电阻平均值*100% |
其他 |
|
显示范围 |
0.0％～99.9％ |
|
|
|
匝间测试 |
脉冲电压 |
范围：（300～3000）V，步幅：100V/步 |
5000V |
|
允许误差：±（2.5%×设定值+10V） |
|
||
|
波前时间 |
≤0.5µs |
|
|
|
采集次数 |
（1~10）次连续采集 |
1~99次 |
|
|
波形参数 |
面积、差面积，（1~10）次连续冲击；范围：（0～99）% |
电晕、相位 |
|
|
电感测试 |
测试范围 |
0.0001μH-99.99kH |
|
|
允许误差 |
0.5% |
|
|
|
测试频率 |
100Hz,120Hz,1kHz,10kHz |
|
|
|
测试电平 |
0.1,0.3,1.0（V） |
|
|
|
转向测试 |
判定参数 |
正转、反转、不转 |
|
|
反嵌测试 |
判定参数 |
正嵌/反嵌 |
|
