Ø产品概况
AN8179F是锂电池电芯绝缘性能的专用测试仪，具有测试速度快、失效检出率高、失效点损伤小、结果显示清晰等显著特点。
Ø产品特点
★ 测试速度快
测试仪通过对锂电池电芯的充电电压波形、充电时间量两个参数的测试，最快50ms就能完成一次检测。
★ 检出率高
同时，除了测试电芯绝缘失效外，针对锂电池电芯的隔膜穿孔、杂质、边沿毛刺等微短路工况，测试仪也能准确识别，避免有瑕疵的电芯流入下一工序。
★ 失效点损伤小

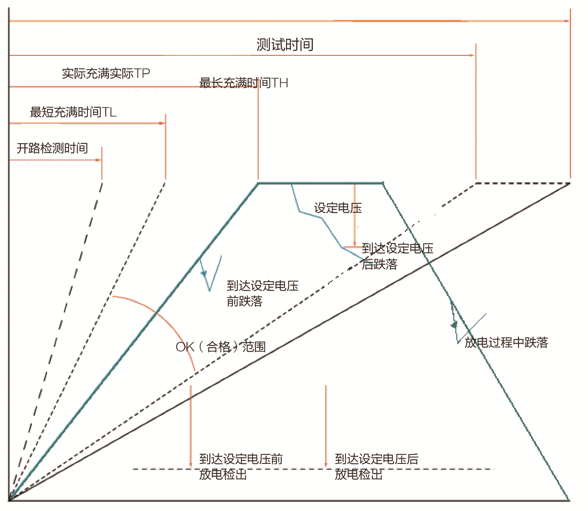

测试仪采用充电、保持、放电三个阶段实时侦测电压跌落情况，确保在发生局部绝缘失效的第一时间就能识别报警，造成微短路隐患点清除而暂时合格的假象、或微短路点过度损坏而不利于故障原因分析。
★ 结果显示清晰
测试仪采用波形显示、电压跌落上下限设置、充电时间上下限设置的方式进行测试、判断与显示，判断依据和结果显示一目了然。
Ø产品规格
|
AN8179F |
||
|
测试电容容量 |
20nF ～6000nF |
|
|
电压设置 |
充电电压范围 |
50～1000V(选配2000V) |
|
上升电压跌落 |
0～100%，设置为0时显示OFF，表示此项参数不参与判定。 |
|
|
保持电压跌落 |
0～100%，设置为0时显示OFF，表示此项参数不参与判定。 |
|
|
放电电压跌落 |
0～100%，设置为0时显示OFF，表示此项参数不参与判定。 |
|
|
时间设置 |
测试时间T |
10～3000ms |
|
充电时间TL、TH |
10～3000ms |
|
|
放电时间 |
最长2000ms（与电池容量有关） |
|
|
判定方式 |
电压跌落、充电时间 |
|
|
标准参数存储 |
100组 |
|
|
显示器 |
8.0英寸TFT液晶，800x600点阵 |
|
|
波形显示 |
时间-水平轴，电压-垂直轴，8*8方格 |
|
|
接口方式 |
RS232、LAN、USB、PLC |
|
|
外形尺寸 W x H x D(mm) |
350mm*187mm*360mm |
|
