Ø产品概述

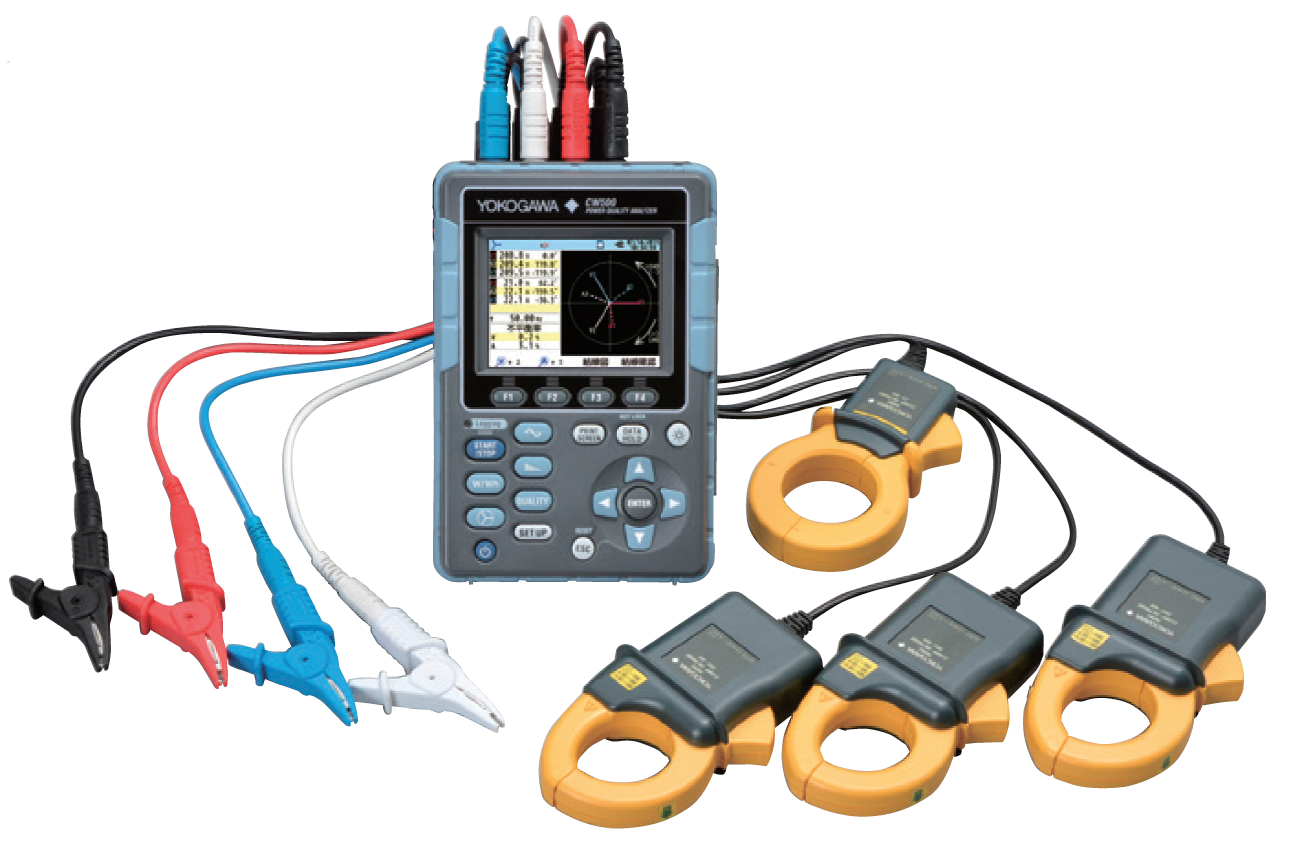

CW500电能质量分析仪是一款使用电流钳的便携式现场功率测量仪器，适用于供电线路的功耗测量及电能质量分析。可捕捉短时间的功率故障，符合IEC 61000-4-30 Class S标准。
Ø产品特点
v功率测量和记录
v电能质量测量
v用户支持
v数据分析和创建报告
l功率测量和记录
① 可同时测量3通道电压输入、4通道电流钳输入及2通道直流电压输入。
② 可显示电压、电流、功率、功率因数、相位角、相位超前电容以及直流电压输入等项目的瞬时值、平均值、最大/最小值。显示方式可选择数值列表或趋势图。
③ 分别显示消耗和发生的有功功率、无功功率、视在功率的积分电量。
④ 通过比较用电量和目标需求量，在仪器本体画面上可监测实际电力需求量。
l用户支持
n入门指南功能:
① 入门指南功能可确保测试前所进行的接线和仪器设置是安全可靠的。
② 可自动识别电流钳的类型。
n矢量显示:
① 可显示电压和电流的相位差、电压与电流输入通道之间的数值。
② 确认接线是否合适。
l电能质量测量
n测量供电线路上的临时故障
① 电压骤升、电压骤降、电压中断、瞬时过电压、突入电流等供电线路上的临时故障现象会造成设备故障或损坏设备，CW500能以24μs的高速采样率将这类现象作为事件捕捉，并计算有效值。
② 事件数据包括故障类型、故障发生时间或故障结束时间、测量值以及所有通道的电压/电流波形，周期约为200ms。
③ 测量方法遵循IEC 61000-4-30 Class S标准。
n测量供电线路上的连续故障
① 谐波：测量并显示每相电压、电流、功率的谐波成分和总谐波，谐波次数最高可达50次。显示方式可选图表或列表。
② 波形：每通道的电压/电流波形最多可显示10或12个。
③ 不平衡率：显示3相接线的电压不平衡率和电流不平衡率。
nCW500Viewer(附带PC软件)
① 单击屏幕上的文件数据可自动创建图表和报告。
② 统一管理主机设置数据。
③ 借助USB通信实现实时测量。
n数据类型
① 功率数据、电能质量事件数据、主机设置数据、屏幕捕获数据。
n存储卡和接口
① D卡、USB通信、蓝牙通信(仅限美国、加拿大和日本)。

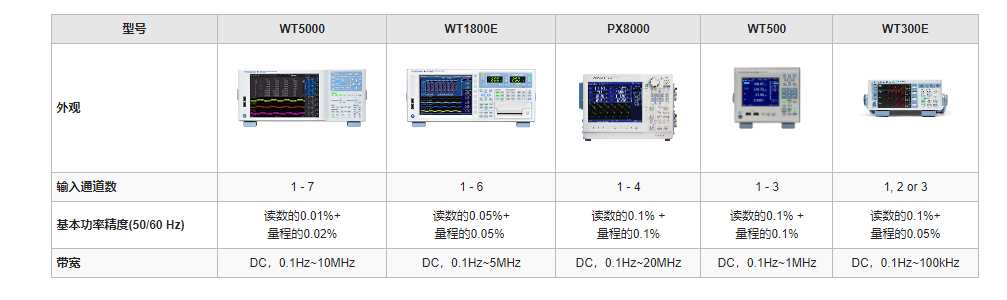

Ø规格对照表
