PF210/PF210A数字功率计(多功能、宽频率、高精度)

测量功能

型号

PF210/PF210A

四窗口或液晶显示

V、A、W、var、VA、Vpk、Apk、VHz、AHz、PF、deg、VCF、ACF、Ah+、Ah-、Wh+、Wh-、V%THD、A%THD、VΣ、AΣ、WΣ、Vi、Ai、Wi、Vi%、Ai%（i：谐波次数）

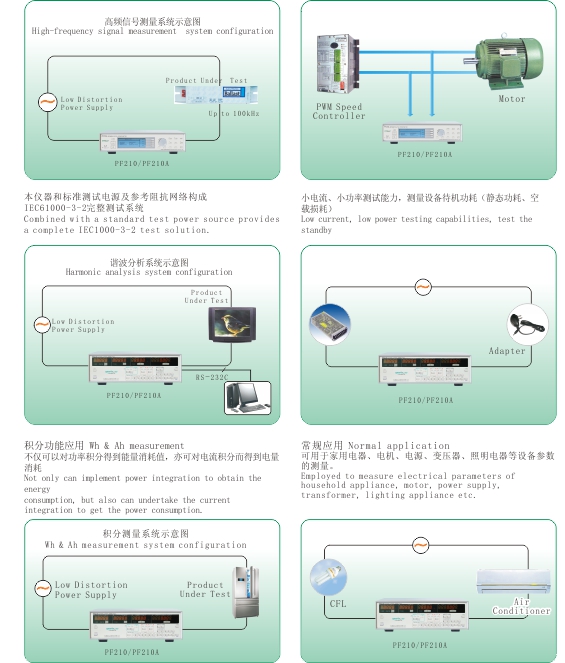

谐波分析功能

采用锁相环（PLL）同步技术，可分析基波频率20Hz ～ 2KHz的电压、电流的总谐波失真、总谐波电压、总谐波电流、总谐波功率、2～50次各次谐波的有效值和相对值。符合ICE61000-3-2标准要求。

变比功能

可使用电压互感器（PT）、电流互感器(CT)或电压输出型电流传感器（EXT SHUNT）扩展量程，变比(SCALING)功能将测量结构直接换算成真实值显示输出。

平均功能

当因被测信号不稳定而读数困难时，可使用平均（AVG）功能将测量值进行平均运算后再显示输出，有指数平均(EXP)和算术移动平均（MOV）两种方式。

电能量积分功能

四种积分模式可选择，积分时间可设定

滤波功能

500Hz、5kHz低通滤波器，可选择线性滤波、过零滤波

数据显示刷新率

0.1s，0.25s，0.5s，1s，2s，5s

数据存储/调出功能

可在任何测量状态下存储和调出测量数据

最大值锁定功能

自动锁定最大值，方便读数

通讯方式

RS-232、RS485通讯接口（按客户需求），配专用软件

锁存功能

数据波动时使用，方便读数

测量量程

项目

电压

电流

输入回路类型

电阻分压

纯组取样

测量范围

50mV～600V

2.5µA～20A（直接输入）

输入量程（RMS）

CF=3: 15/30/60/150/300/600V

CF=6: 7.5/15/30//75/150/300V

直接输入：

CF=3： 15/10/20/50/100/200mA

0.5/1/2/5/10/20A

CF=6： 2.5/5/10/25/50/100mA

0.25/0.5/1/2.5/5/10A

外部输入：

CF=3: 50/100/200mV

CF=6：25/50/100mV

量程切换

自动/手动均可

测量模式

RMS/MEAN/DC

频率范围

DC、AC:0.5Hz～100kHz

最大允许输入（峰值1秒）

1000V或量程的3倍，二者中取较小的值

直接输入：50A或量程的3倍，二者中取较小值

外部输入：3倍量程

最大允许连续输入（RMS）

700V或量程的2倍，二者中取较小值

直接输入：25A或量程的2倍，二者中取较小值

外部输入：2倍量程

A/D转换器

分辨率：16bits      最大转换速率：200kHz

测量精度

条件

电压（V）/（A）

有功功率（W）

Humidity:30～75%RH

Temperature:23±5℃

Source:220V±5%

Input waveform: sine

waveform

Input:10～100%range

Common mode:0V

PF:COSФ=1

Filter OFF

CF=3

DC:

DC:

±（0.1%reading+0.1%range+1digit）

±（0.1%reading+0.2%range+1digit）

0.5Hz～45Hz

0.5Hz～45Hz

±（0.1%reading+0.2%range+1digit）

±（0.3%reading+0.2%range+1digit）

45Hz～65Hz

45Hz～65Hz

±（0.05%reading+0.1%range+1digit）

±（0.05%reading+0.1%range+1digit）

65Hz～1kHz

65Hz～1kHz

±（0.1%reading+0.2%range+1digit）

±（0.2%reading+0.2%range+1digit）

1kHz～10 kHz

1kHz～10 kHz

±（0.07×f%reading+0.3%range+1digit）

±｛（0.1 %reading+0.3%range）±（0.067×（f-1）%reading）+1digit｝

10kHz～100kHz

10kHz～100kHz

±｛（0.5 %reading+0.5%range）±（0.04×（f-10）%reading）+1digit｝

±｛（0.5 %reading+0.5%range）±（0.04×（f-10）%reading）+1digit｝
