Ø产品概述
工程师在整个设计过程中都需要依靠示波器，包括从原型机启动到生产测试。MSO/DPO70000 系列示波器结合了非凡的信号采集性能和分析工具，拥有独特的性能，能加速您的测量工作。
Ø性能指标
n模拟宽带高达 33 GHz，上升时间快达 9 ps。支持对最新的高速串行标准的测试
n33 GHz 型号有 2 条通道提供真正的 33 GHz 实时模拟带宽
n业界领先的采样率和定时分辨率
n在 2 个通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型号）
n四通道同时使用性能
n高达 23 GHz 带宽
n高达 50 GS/s 实时采样率
n使用 MultiView Zoom™ 获得高达500百万样点记录长度，便于快速导航
n最快的波形捕获速率，每个通道最高为 >300000 wfms/s
n16个逻辑通道，为数字和模拟信号调试提供高达80ps的定时分辨率（仅限 MSO70000 系列）
n可利用独有的iCapture® 功能通过单探头连接查看数字通道的模拟特点
n6.25 Gb/s 实时串行触发 – 保证指定的 NRZ 或 8b/10b 码型第一次出现时触发，以隔离码型相关影响
n应用支持涉及高速串行行业标准、宽带射频、电源系统和内存－实现标准规定认证、测试自动化和易用性
Ø产品特点
n卓越的信号完整性和出色的信噪比 – 观察波形最真实的表现
nPinpoint 触发 – 最大限度地减少采集故障信号所用的时间，高效排除故障，缩短调试时间
n可视触发 – 精确判定触发，找到复杂波形中的独特事件
n搜索和标记 – 为感兴趣的信号提供波形或串行总线码型匹配和软件触发
n自动串行分析选项，用于 PCI Express、8b/10b 编码串行数据、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI® C-PHY、D-PHY 和 M-PHY
nP7700、P7600 和 P7500 三模 探测系统 – 完美匹配的信号连接性能，包含校准探头端部功能
nP6780、P6750 和 P6717A 高性能 17 通道逻辑探头，具有高达 2.5 GHz 的带宽，能够连接当前的快速数字信号（仅限 MSO70000 系列）
n前面板和后面板都有 USB 2.0 接口便于数据存储、打印和连接 USB 键盘
n集成的 10/100 以太网接口用于网络连接，视频输出接口用于将示波器显示屏输出到监视器或投影仪

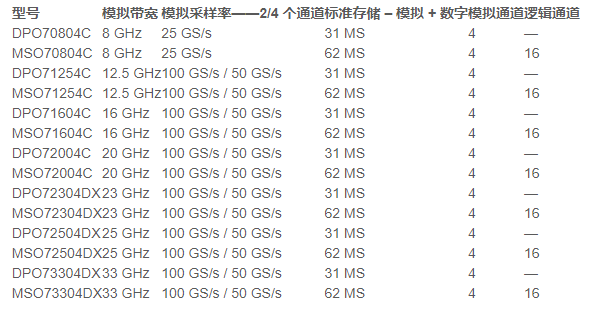

Ø快速选型指南（DPO/DSA/MSO70000）
Ø应用支持
n高速串行行业标准一致性测试
nSignalVu RF和矢量信号分析
nDDR内存总线分析
Ø产品应用
n包括信号完整性、抖动和定时分析在内的设计验证
n高速复杂设计方面的设计检定
n根据行业标准对串行数据流进行的认证测试
n内存总线分析和调试
n原型机启动和电源验证
n瞬态现象的研究和调查
n复杂系统的生产测试
n瞬态信号或宽带射频信号的频谱分析
n系统启动和验证
n从初步操作检查首次加电设计时开始，MSO/DPO70000 系列便提供了您需要的功能。
Ø无可比拟的四通道采集
nDPO70000 系列所有四条通道均达到极低的噪声和高达 50 GS/s 的采样率，让信号完整性检查和定时分析的完成得到保证，不必担心示波器内部的噪声和抖动会影响测试。所有四条通道上均实现高达 23 GHz 的单次带宽，确保您可以捕获感兴趣的信号，不必担心使用 1 或 2 个以上通道时会产生欠采样。
n对要求最低内部噪声和抖动的应用，100 GS/s 性能进一步降低了噪声和抖动，提供了更多的测量余量。
Ø无可比拟的采集和信噪比性能
nMSO/DPO70000 系列杰出的信号完整性和卓越的信噪比确保您对测量结果树立信心。
Ø可达 33 GHz，4 个通道均匹配
n带宽增强功能可以消除直至探头尖端的频响不平坦。用户可以为每个通道选择滤波器，提供了幅度和相位校正功能，更准确地表现高速信号。此外，对需要最高测量吞吐量的应用，用户可以禁用带宽增强功能，目前只有泰克能够做到这一点。
n同时在所有通道上实现高采样率，捕获更多信号细节（瞬态信号、不完整特点、快速边沿）。
n对于 12.5 至 33 GHz 型号，在 2 个通道上提供了 100 GS/s 的采样率，在所有模拟通道上提供了 50 GS/s 的采样率。
n对于 8 GHz 型号，在所有模拟通道上提供 25 GS/s 的采样率。
n对 MSO70000 系列，在所有逻辑通道上提供了 12.5GS/s 的采样率。
n低抖动噪音本底和高垂直精度，为测量提供了更多的余量。
n长时间的记录长度提供了高分辨率和更长的波形捕获时间。
nDPO70000 系列每个通道标配 31 MS，MSO70000 系列每个通道标配 62 MS。
n8GHz 型号在全部四个通道上可选高达 125 MS，12.5 至 20 GHz 型号在全部四个通道上可选高达 250 MS；23、25 和 33 GHz 型号在四个通道上可选高达 500 MS/在两个通道上可选高达1GS。
n在MSO70000 系列上，逻辑通道的记录长度和模拟通道相同，实现了无与伦比的模拟和数字采集。
nMultiView 缩放功能帮助您管理长记录，比较和分析多个波形段。
n凭借高信噪比和内部低噪音本底，MSO/DPO70000系列可以执行精确的检定测量。调试 DUT 时，测量仪器的低噪音本底和最大信号保真度可以帮助您找到影响DUT性能的最小异常信号。对于射频信号，噪音本底更低，动态范围更高，使得MSO/DPO70000系列适用于更广泛的应用。
